每开一次瓶，产气曲线就断一次——厌氧批次实验的重复性困局怎么解？——连续流厌氧发酵反应器在线监测系统集成项目
「血清瓶批次实验跑了一年多，数据还是对不上，我想改成连续流。」
一位做厌氧消化的老师联系我们时，第一句就是这个。他做的是菌群驯化和产甲烷动力学，跑了一年多的血清瓶批次实验，同一批料、同一批接种污泥，不同瓶之间的累计产气量能差出百分之二十以上。到了要出图的时候才发现，那个让他纠结的问题是结构性的：每次取样都得扎一针，瓶里的厌氧环境就被扰动一次，产气曲线跟着断成几截，取十几次样就断十几截。
这个困境不是操作不仔细，是批次实验本身的结构带来的。
要说这个实验难在哪，主要落在四个地方。先说第一个，「取样即扰动」。血清瓶是封闭体系，发酵过程中顶空憋到正压，取样针一扎进去压力先泄掉一部分，橡胶塞反复穿刺后密封性下降，几毫升空气倒灌就足以让严格厌氧的产甲烷菌活性掉下去。取样同时还改变了罐内的有效体积和基质总量，物料平衡到最后怎么算都对不平。想做稳态动力学，这套结构走不通。
第二个难点藏在量程里。一次典型的厌氧驯化要经历启动期、抑制期、恢复期、稳态期，产气速率能跨两个数量级：启动和受抑的时候一天只有几十毫升，稳产期一天几升。流量计按高峰期选，低产气阶段的读数误差比产量本身还大，动力学曲线基本是废数据；按启动期选，高峰期直接超量程，气体还可能顶开管路。这个矛盾在批次实验里不明显，一上连续流就躲不过去。
第三个难点是平行的「假一致」。四联也好八联也好，看起来是同一个水浴里泡着、同一台泵带着，可进料量差百分之五、搅拌转速差十转、水温差零点五摄氏度，几周累积下来，累计产气量就能拉开百分之十几。对照组和实验组一旦拉不开差距显著性，整个实验设计就白搭。
第四个难点是长期厌氧这根弦。连续跑几十天，密封件老化、接头松半扣、电极液接界被蛋白质和硫化物污染，这几件事会一件件找上门，任何一处微漏或者漂移都足以让几周的数据作废。在线电极长期泡在发酵液里，ORP 尤其容易漂，靠人盯不可靠。
我们把这些难点拆开，把目标落成了几条能写进验收单的硬指标。四到八联并联的连续搅拌罐式反应器，单罐有效体积二到五升，玻璃或三百一十六不锈钢两种方案按是否需要整体灭菌来定；温度控制走夹套加循环水浴，中温三十五摄氏度正负零点五度，做高温厌氧的五十五摄氏度同样按这个标准；水力停留时间在五到三十天连续可调，进料流量按有效体积反算，比如三升有效体积配二十天停留时间就是每天一百五十毫升，泵按留一点五倍余量选型。
产气计量做分段量程，低流量段零点五到十毫升每分钟用皂膜流量计标定后误差控制在正负百分之三以内，高峰期自动切到大量程段；pH 六点五到八、ORP 负三百到负五百毫伏在线连续记录，气体成分同步测甲烷、二氧化碳和氢气；整套系统连续无人值守运行三十天以上，人只做定期补料、换泵管、校电极，其余交给报警和数据留存。
围绕这几条，我们把整套系统拆成五块来做。
第一块是罐体和控温。多联布置时我们比选了每罐独立加热套和多联共用循环水浴两条路。独立加热套自由度最高，但八台温控器意味着八个校准周期和八倍的漂移风险与成本。老师的实验要组间对照，各联必须同温，选共用循环水浴反而把要求天然满足掉，我们在每个罐体外面走独立水夹套，主管路并联引出配流量平衡阀，水浴槽加导流板防短路。第一次跑最边上两联比中间慢零点八度，导流板开孔和支路阀门调过两轮，最后每罐周向三点实测温差压到零点三度以内。
材质也拿实际料液走过比选。玻璃罐能直接看到液位、泡沫和污泥分层，做污泥颗粒化的观察很方便，缺点是承压和耐冲击差；三百一十六不锈钢适合要整体灭菌、跑更长周期或者做高温的工况，配视镜和顶部取样口。最后按老师以颗粒污泥观察为主的诉求，主力用玻璃，另配两联不锈钢做对照。
第二块是进出料。蠕动泵和柱塞泵比选，我们选了蠕动泵：厌氧进料里带颗粒、带纤维，柱塞泵的单向阀容易被卡住，维护成本高；蠕动泵结构简单，泵管是一次性耗材，不污染料液，唯一的问题是泵管会疲劳，我们把每台泵的累计运行时间写进软件，到点提醒更换。每台泵都单独标了三个流量点，按五十、一百、一百五十毫升每天三档用称量法核验，偏差超过百分之二就重调。进料桶做了冷藏加避光，夏季酸化的问题一并解决。
第三块是搅拌和密封。厌氧最怕轴封微漏，机械密封跑几周总有渗漏风险，最后选了顶插式磁力耦合传动，低速大扭矩，配斜叶桨，转速五十到两百转可调，可以连续跑也可以设成转三分钟停十分钟的间歇模式。这样做还有一个附带好处：低速间歇更贴近实际工程的混合强度，也省电。
第四块是产气计量，这是花时间最多的一段。主管路接湿式气体流量计取总量，低流量并联一支微量热式做分段计量，量程按最大产气速率留一点五倍余量。标定用皂膜流量计，在小流量段取五个点做曲线，把非线性误差压进软件。每两周复校一次防止漂移。气体先过冷凝回流加干燥管，再串硫化氢脱除管保护分析仪，最后到多组分模块测甲烷、二氧化碳和氢气。这几步前置处理缺一个，要么计量飘，要么传感器提前报废。
第五块是在线电极、取样和数据。pH 和 ORP 用带双液接的工业电极，配两点校准，校准的时间点写进数据文件，事后回溯曲线时能知道哪一段是靠得住的。预留了一个备用电极口，长时间运行时可以不停机换电极。取样口做成带氮气保护的隔膜阀，取完样先用氮气回顶一下，避免空气从取样口钻进去。软件侧做多通道曲线、超限报警推送、异常留存，数据按通道和时间戳存成通用表格，采样频率可以在低产气阶段加密、稳定阶段降频，文件不至于臃肿。
交付前的流程我们定了三步，一步都不能省。第一步是清水加保压，八联全部装满水，密封后做压力衰减，两小时压降超标的那一联当场拆开换密封；第二步跑空白基质，不投种，确认八联的液位曲线、停留时间、罐内温度曲线基本重合，这一步我们前后调了四天才过关；第三步才投种，从低负荷启动，逐步提到设计负荷。
跑到第十九天，八条产气曲线在屏幕上几乎是平行着抬起来的。老师那天站在反应器前看了很久，转过身跟我们说：这下对照实验敢写进论文了，以前总怕审稿人问重复性问题没法答。他后来还反馈了一句更实在的——pH、ORP、产气量、甲烷含量现在在同一条时间轴上，抑制、恢复、稳态三个阶段一眼看得出边界，不用再从一堆手工记录表里拼。
整个项目做下来，有几个地方我们也觉得做对了。低产气段的计量是真做了标定而不是只选了型号，双量程切换加皂膜基准加定期复校，这套流程能让启动期和抑制期那几十毫升每天的数据也具有可用性，动力学曲线的头尾两端从此不再是废段。多联一致性有可查的过程证据，泵流量标定记录、搅拌转速实测记录、共用水浴的温差校验记录、投种前的空白对照曲线，全部留档，做对照实验时心里有底，也经得起别人追问。密封体系按长期运行来选，不靠装配力度，氟橡胶和聚四氟乙烯的密封件配卡套接头，少用拧螺纹那种全凭手感的结构，装配完保压测试，更换部件时有标准件可买，长期不漏靠的是设计而不是师傅手劲。最大的变化是把人解放出来了，三十天周期里人只做定期补料、换泵管、校电极，其余交给报警和数据留存，听起来朴素，但对只有一个研究生盯着的课题组来说，意味着同一批人能同时推进两组实验。
这个项目让我印象最深的一点是：高校做研究，最难的不是技术本身，而是把技术想法变成一套能长期稳定运行、能产出可重复数据的装置。标准品解决不了这个问题，因为每个课题组的料液、周期、评价指标都不一样。非标定制的价值在于按你的研究目标设计方案、组合部件、现场调试，让想法变成现实。
科邦实验室做非标系统集成，核心就一件事：让想法变成现实。从需求沟通、方案设计，到部件集成、现场调试——全流程主导，把客户的抽象研究变成可用的实验装置。目前已服务多家高校及科研院所，如有类似需求，欢迎联系我们。
附图
连续流发酵与在线监测系统整体布置示意

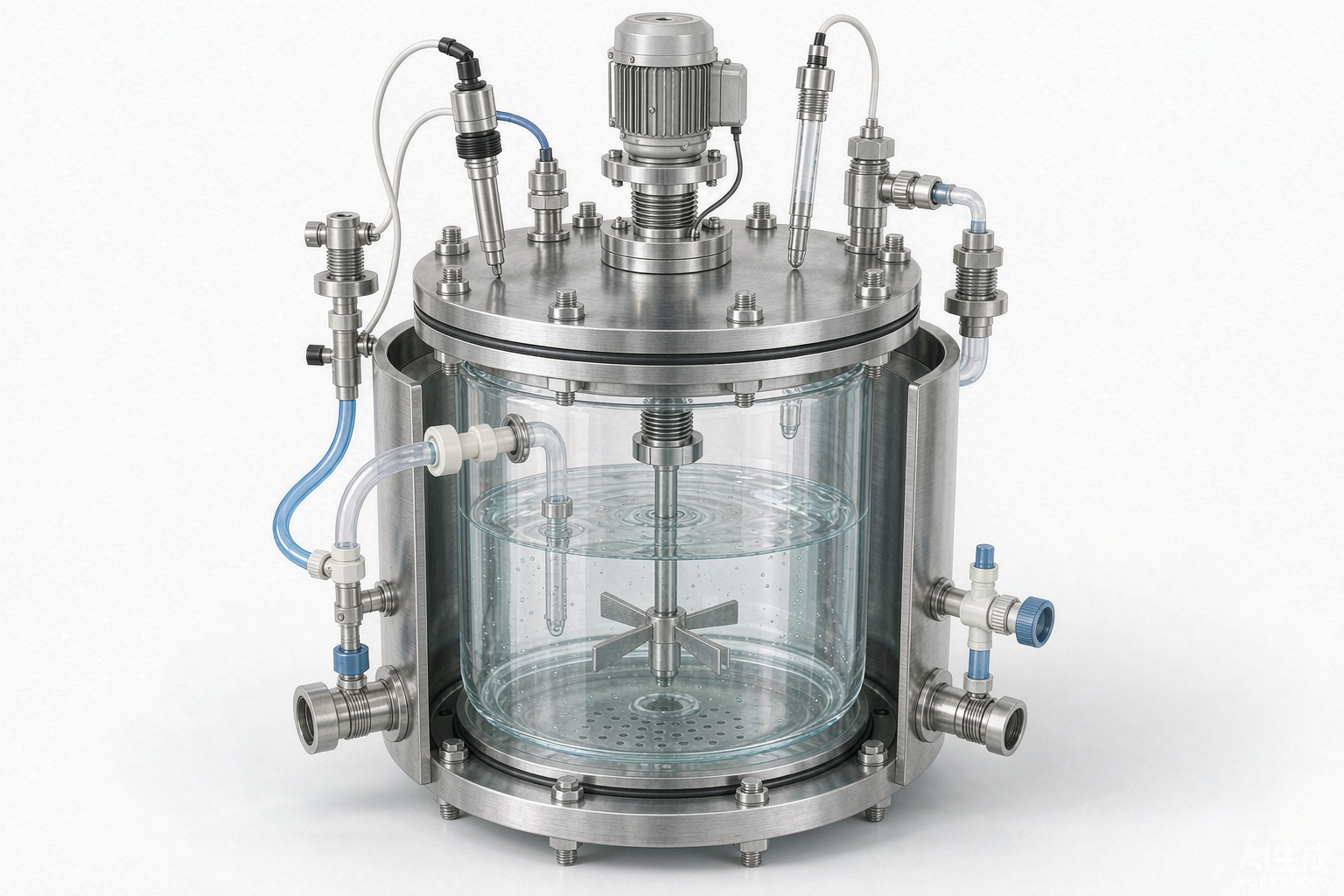

夹套玻璃反应器与在线传感器模块结构示意

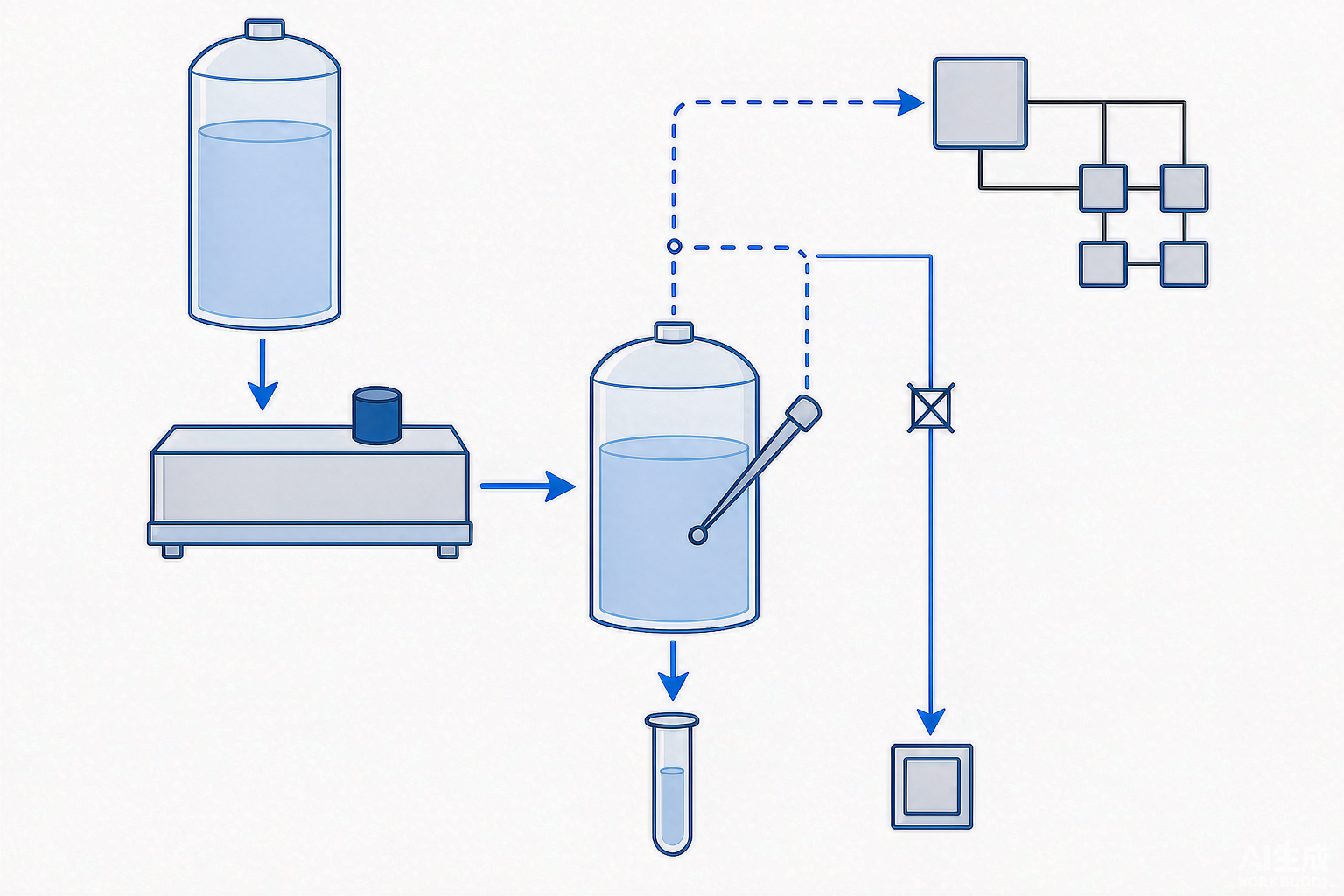

进料—反应—在线监测—尾气计量工艺流程示意
