钛合金植入体表面处理
钛合金植入体表面处理
北京航空航天大学生物医用材料方向 · 材料方向 · 表面处理
坑 1 .只做喷砂酸蚀，就以为完成了"表面活化"
现象
样品表面看着粗糙了，但体外细胞实验里细胞铺展率一直上不去。
原因
喷砂酸蚀（SLA）解决的是"宏观粗糙度"，但表面化学状态并没有改变。钛合金在空气中几秒钟就会形成几纳米的氧化层，亲水性差，蛋白吸附能力弱。
正确做法
喷砂酸蚀之后增加一步表面活化（碱热处理或等离子处理），把接触角从 70° 以上降到 30° 以下，细胞才有得黏。
坑 2 .微弧氧化电解液配方直接照搬文献
现象
同一批样品，孔隙率忽高忽低，重复性差；换个电压，膜层直接烧穿。
原因
文献里的配方是在特定电源（频率/占空比）、特定温度下得出的。不同设备的能量输入方式不同，同一配方出来的膜层结构完全两样。电解液温度更是关键——升到 40℃ 以上，膜层就开始不均匀。
正确做法
先做小样试验，固定电源参数后微调电解液浓度和温度（建议 15–25℃ 并配循环冷却），确认膜层均匀再做批量。
坑 3 .不做结合力测试，直接上动物实验
现象
体内实验做了一半，发现涂层剥落，几周的动物实验全部作废。
原因
涂层与基体之间热膨胀系数不同，界面存在残余应力。厚度超过一定值（通常 30μm 以上），结合力会显著下降。而结合力问题在体外浸泡实验中往往看不出来。
正确做法
出厂前做划痕法或拉伸法结合力测试，目标值建议 ≥30MPa；膜层厚度控制在 10–30μm，不做"越厚越好"。
坑 4 .忽略最后一步清洗，前功尽弃
现象
表面形貌合格、粗糙度合格，但细胞实验和动物实验都出现异常炎症反应。
原因
微弧氧化的电解液含氟、含磷，残留在多孔膜层里很难冲干净。这些残留物在体内会引发炎症，在体外会干扰细胞活性。
正确做法
超声清洗 + 去离子水多次浸泡（建议换水 3 次以上）+ 干燥，必要时做 XPS 或 EDS 验证表面元素残留。
坑 5 .表征不全就开始写文章
现象
审稿人要求补粗糙度、接触角、相组成数据，实验周期被拖长一两个月。
原因
表面处理的表征是一整套：形貌（SEM）、粗糙度（Ra/Rq）、接触角、相组成（XRD）、元素组成（XPS/EDS）、膜层厚度、结合力。少任何一项，审稿人都会要求补。
正确做法
交付时一次性把全套表征数据做齐、留档，别等到投稿前才回头补样。
这次我们做了什么
该课题组需要一批微弧氧化 + 羟基磷灰石（HA）复合涂层的钛合金试样，用于体外细胞实验前的工艺筛选。我们按上面 5 条逐项落实：
• 样品规模：φ10×3mm 圆片 300 件，分 6 组工艺参数对照
• 膜层控制：厚度 10–30μm 分档，每组留 5 件做结合力测试
• 清洗工艺：三级超声 + 去离子水浸泡换水 4 次，EDS 抽检无氟残留
• 表征配套：SEM 形貌 / Ra 粗糙度 / 接触角 / XRD 相组成 / 划痕法结合力，全套数据随货交付
一份可打印的避坑清单
1. 表面活化
合格标准：接触角 <30°
验证方式：接触角测量仪
2. 电解液温度
合格标准：15–25℃ 恒温
验证方式：循环冷却 + 温控记录
3. 膜层厚度
合格标准：10–30μm
验证方式：涡流测厚 / 金相截面
4. 结合力
合格标准：≥30MPa
验证方式：划痕法 / 拉伸法
5. 残留清洗
合格标准：无 F、P 残留
验证方式：EDS / XPS
6. 表征完整性
合格标准：形貌+粗糙+接触角+相组成
验证方式：全套数据留档
课题组博士后做完第一轮体外实验后反馈："前两批自己做的样品，细胞铺展总是不均匀，一直以为是细胞的问题。换了这批之后才发现，是膜层清洗没做到位。"

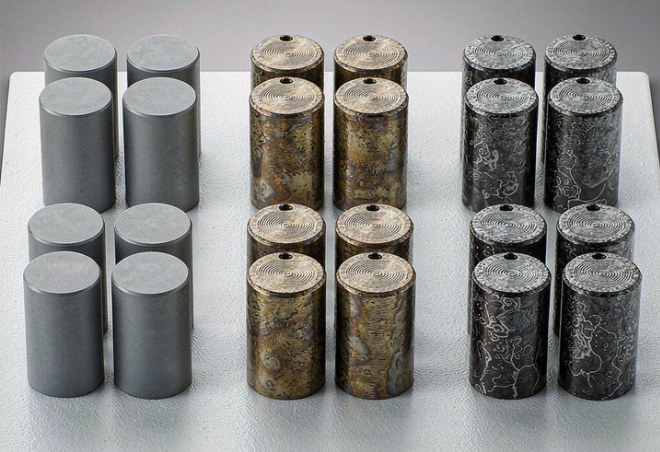

处理前后样品对比（未处理 vs 处理后表面色差与质感）
关于科邦实验室：提供钛合金、不锈钢、镁合金等生物医用材料的表面处理与试样制备服务，包括微弧氧化、阳极氧化、喷涂、DLC/PVD 镀膜等工艺，可按科研需求定制工艺参数并配套完整表征数据。
